Как выбрать RFID-антенну?

Выбор пассивной UHF RFID антенны – сложная задача для тех, кто не знаком с технологией RFID. Пассивные антенны RFID, как правило, внешне очень похожи. Отличаются только их технические характеристики. При выборе RFID-антенны нужно учитывать три наиболее важных характеристики: диапазон частот, усиление и ширину луча диаграммы направленности (ДН), поляризацию.

Частотный диапазон

Три наиболее распространенных диапазона частот для UHF RFID-антенн:
  • 902-928 МГц (США / FCC).
  • 865-868 МГц (Европейский Союз / ETSI).
  • 860-960 МГц (Global).
При выборе RFID антенны необходимо выбрать тот частотный диапазон, который подходит для вашего региона.

Усиление / ширина луча ДН

Усиление и ширина луча ДН рассматриваются вместе, потому что они тесно связаны между собой. Чем выше коэффициент усиления, тем уже (или меньше) ширина луча. Более высокий коэффициент усиления создает узкую зону охвата, но луч действует на большее расстояние. Ширина луча и усиление аналогичны лучу фонарика (см. Рис. 1). Ширина луча определяется коэффициентом усиления: чем больше усиление, тем больше сфокусирован луч.

Рис. 1

Ваш выбор этих характеристик будет зависеть от конкретной области применения антенны. Если у вас есть много меток поблизости от антенны, то вам не нужен высокий коэффициент усиления; более выгодно использовать широкий луч ДН антенны с относительно низким коэффициентом усиления, как показано на Рис. 1 на третьем изображении.

Поляризация

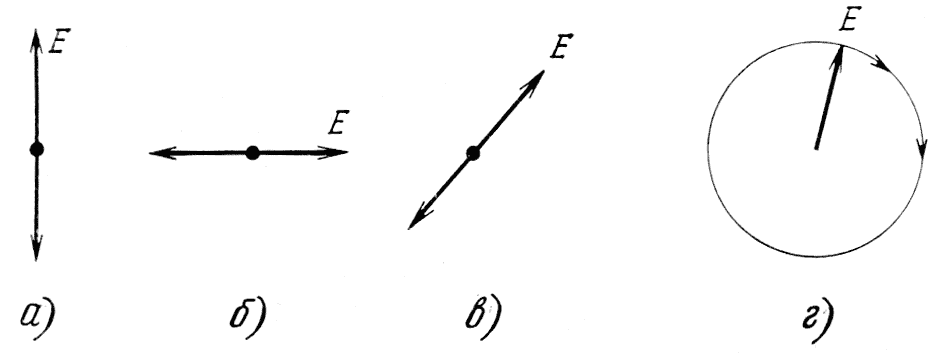

У антенны с линейной поляризацией вектор напряженности электрического поля описывает движение волны только по горизонтали или по вертикали (см. Рис. 2-а), б) и в). Когда вектор напряженности электрического поля описывает круг, то такая поляризация называется круговой. Круговая поляризация бывает левого и правого вращения. На Рис. 2-г) показана круговая поляризация правого вращения.

Рис. 2
Рис. 3

Если у вас в проекте есть такие места, где антенны будут обращены друг к другу (например, на воротах), важно знать, какая поляризация у этих антенн. Более эффективную зону для чтения в этом случае будут создавать две антенны с левой круговой поляризацией. Главное преимущество антенн с круговой поляризацией: они лучше для тех случаев, где вы не можете заранее предсказать положение метки или её ориентацию относительно антенны.

Посмотрите характеристики российских RFID-антенн GR 310С и GR 310СA, которые имеют коэффициент усиления не менее 7 дБи и левую круговую поляризацию.
